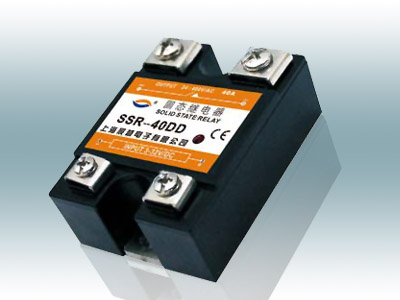

1、产品应用
SSR-DD系列固态继电器采用阻燃工程塑料外壳,造型别致,结构新颖,自升螺丝压接式接线,使安装、检查方便、快捷、安全、可靠。输入端驱动电流小可非常方便的与计算机终端、各种数字程控电路进行接口,此系列产品广泛应用在石油化工仪器设备、食品机械、包装机械、纺织机械、数控机床、塑料机械、健身器材、娱乐设施等自动化控制领域。特别适用于腐蚀、潮湿、防尘等恶劣环境及频繁开关的场合。
2、主要技术性能指标
产品型号 | SSR-□□DD |
控制方式 | 直流控直流(DC-DC) |
负载电流 | 25A、40A |
负载电压 | 24~110VDC 24~220VDC |
控制电压 | 3~32VDC |
控制电流 | 6~25mA |
通态压降 | ≤2.3VDC |
断态漏电流 | ≤2mA |
断态时间 | ≤10mS |
介质耐压 | 2000V/AC |
绝缘电阻 | 500MΩ/500V/DC |
环境温度 | -30~+75℃ |

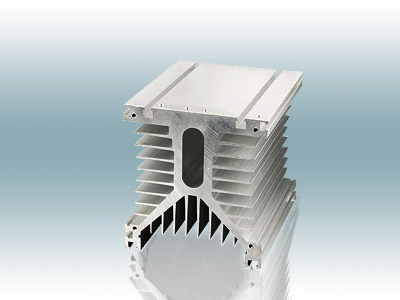

冷却条件 | 负载10~25A必须安装散热器;40A以上加风扇强冷或水冷 |
安装方式 | 螺栓固定 |
工作指示 | LED |
重量 | 90g(10A、25A)、135g(40A以上) |

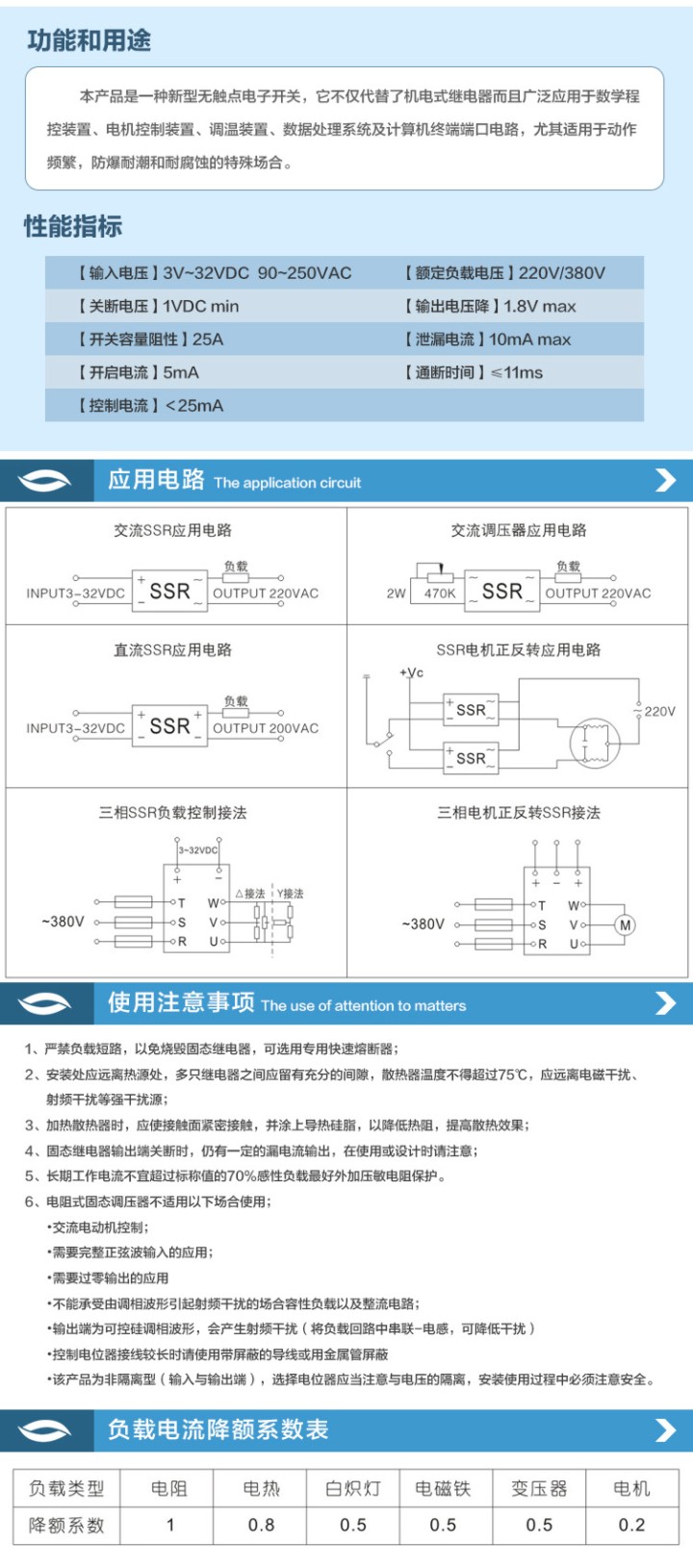

3、产品应用电路
